施工中｜メディカルコンソールの結線作業【一般病棟】

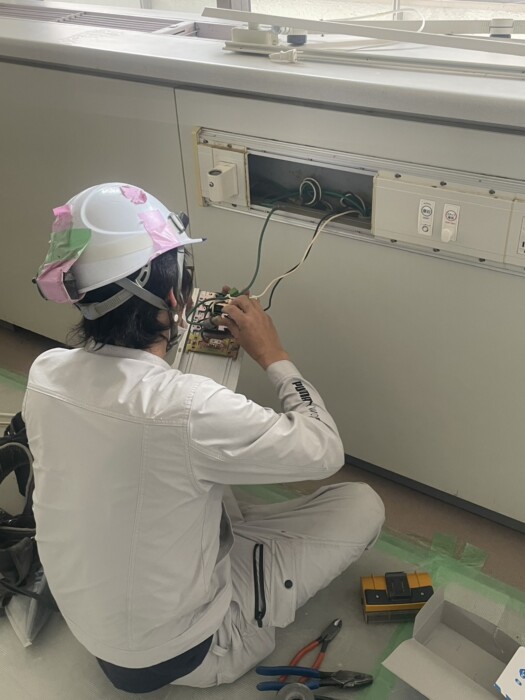

一般病棟のベッド上（ベッドの頭側）に設置するメディカルコンソールの結線作業中の様子です。照明・コンセント・ナースコール（「復旧」「スタッフ専用」など）が一体となった医療設備ユニットのため、各回路を一つずつ確実に結線していきます。床には養生シートを敷き、病棟という環境に配慮して粉塵やキズの発生を防ぎながら、丁寧に作業を進めています。
愛知県豊橋市の某病院さまにて、集中治療室（ICU）および一般病棟の電気工事を施工いたしました。ICUでは、天井内のインフラを確認しながら、壁面のアウトレットボックス取り付け・配管などの下地・配線工事を実施。一般病棟では、老朽化したコンセントの交換・増設や、ベッド上のメディカルコンソール（照明・コンセント・ナースコール等を一体化した医療設備ユニット）の更新・結線を行いました。患者さまの生命に直結する非常電源系統や医用接地（アース）にも対応し、稼働を続ける病院という環境のなかで、感染・粉塵対策を徹底しながら安全・確実に施工いたしました。
| ▶ 施工写真｜各工程の詳細 |
|---|

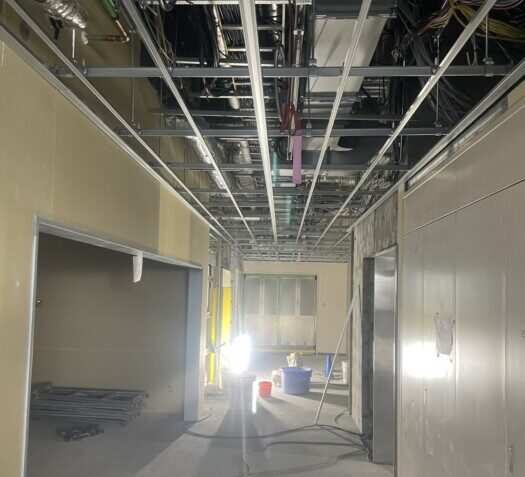

① 天井内インフラの確認・改装範囲の把握【ICU】
集中治療室（ICU）の電気工事にあたり、天井内のインフラ状況を確認している段階です。空調ダクト・各種配管・電気配線が高密度に通る天井裏で、既存設備を傷つけないよう一本ずつ配線を見極めながら、新たに必要となる照明・コンセント用の配線ルートを計画します。多くの設備が交錯する医療施設だからこそ、この確認工程を入念に行います。
② 壁面のアウトレットボックス・配管まわり【ICU】
ICUの壁面に、コンセント・スイッチ用のアウトレットボックスを位置出しして設置した様子です。天井部には空調ダクトや医療ガス配管が通り、設備が錯綜する中で、図面と照らし合わせながら正確な位置に開口・配線を行います。壁の仕上げ前に、必要な電源・配線の下地をすべて仕込んでおくことで、後工程の機器取付がスムーズに進みます。

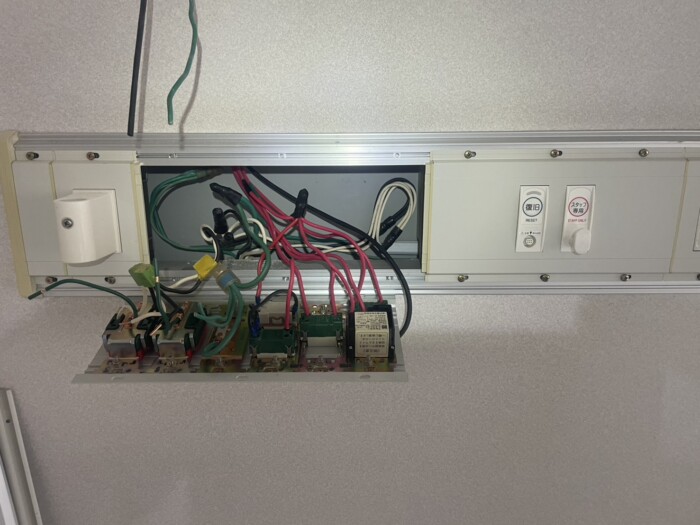

③ メディカルコンソール内部の結線（電源・ナースコール）【一般病棟】
一般病棟のメディカルコンソール内部の結線状況です。電源・照明・ナースコール（「復旧」「スタッフ専用」など）の回路が一つの細長いユニットに集約されており、赤・白・緑のケーブルを端子へ一本ずつ正確に接続していきます。色分け・極性を確認しながら、誤接続が決して起こらないよう慎重に配線。患者さまの安全に直結する箇所のため、最も神経を使う工程のひとつです。
④ メディカルコンソールの仕上がり（コンセント・ナースコール）【一般病棟】
コンセント・スイッチ・ナースコールなどを一体化したメディカルコンソールの取付・結線が進んだ状態です。一般電源と非常電源を回路ごとに分け、患者さまの安全を守る医用接地（アース）も確実に施工。壁上部から下りてきた配線をユニット内へ導き入れ、各機器が正しく動作するよう一つずつ確認しながら仕上げていきます。
| ▶ 工事概要 | |
|---|---|
| 施工場所 | 愛知県豊橋市 某病院（集中治療室・一般病棟） |
| 工事種別 | 電気工事（コンセント交換・メディカルコンソール更新ほか） |
| 工事内容 | 【ICU】壁面アウトレットボックス・配管などの下地・配線工事 ／ 【一般病棟】コンセントの交換・増設、メディカルコンソール（医療設備ユニット）の更新・結線 |
| 施工時期 | 2026年6月 |
| 主な施工項目 | アウトレットボックス・配管（ICU） ／ コンセント交換・増設 ／ メディカルコンソール（ナースコール等）結線 ／ 医用接地・非常電源対応 |
| 特記事項 | 稼働中病院での施工 ／ ICU・病棟での感染・粉塵対策 ／ 非常電源系統・医用接地（患者安全）への配慮 |
| ▶ 施工工程 | |
|---|---|
| STEP 1 |
現地調査・図面確認 既存の照明・コンセント・メディカルコンソールの配置と回路構成を図面で確認。一般電源／非常電源の系統、医用接地の状況を把握し、ICU・一般病棟それぞれの交換・更新の手順を綿密に計画しました。 |
| STEP 2 |
養生・感染／粉塵対策 稼働中の病院という環境を踏まえ、床・周辺機器をシートで養生し、作業に伴う粉塵の飛散を抑える対策を徹底。病院側の管理ルールに従い、清潔な施工環境を確保してから作業に入りました。 |
| STEP 3 |
既存照明・コンセント・コンソールの撤去 安全のため対象回路を確実に停電させたうえで、老朽化した照明器具・コンセント・メディカルコンソールを撤去。既存配線の状態を確認し、再利用できる部分とやり替える部分を見極めました。 |
| STEP 4 |
配線・アウトレットボックスの施工 新しい機器に合わせて配線を敷設し、壁面にアウトレットボックスを正確な位置へ設置。空調ダクトや医療ガス配管が密集する天井内でも、既存設備に干渉しないルートで配線を通しました。 |
| STEP 5 |
照明器具・コンセント・メディカルコンソールの取付・結線 新しい照明・コンセントを取り付け、ナースコールを含むメディカルコンソールを結線。電源・通信の各回路を色分け・極性を確認しながら一つずつ確実に接続し、誤配線を防ぎました。 |
| STEP 6 |
医用接地・絶縁／動作確認・復旧・清掃 医用接地・絶縁抵抗を測定し、照明の点灯・コンセントの通電・ナースコールの呼出／復旧動作までをひとつずつ確認。問題がないことを確かめてから養生を撤去し、清掃まで行って施工完了としました。 |
| ▶ 施工時の注意点 | |
|---|---|
| ⚠️ 今回の現場は、稼働を続ける病院内で、集中治療室（ICU）と一般病棟にまたがって行う電気工事であり、医療現場として非常に高い安全性と清潔性が求められる環境でした。患者さまの生命に直結する非常電源系統や医用接地（アース）は、絶縁抵抗・接地抵抗を測定して確実に機能することを確認。ナースコールは呼出から復旧までの一連の動作を一台ずつ点検しました。また、施工に伴う粉塵やキズの発生を防ぐため養生を徹底し、停電作業は病院側と時間帯・範囲を綿密に調整。医療スタッフの動線や他病室への影響にも配慮しながら、安全第一で施工を進めています。 | |
| ▶ 病院・医療施設の電気工事に専門性が求められる理由 |
|---|
| 病院や医療施設の電気設備は、一般の建物以上に高い信頼性と安全性が求められます。とくに集中治療室（ICU）や手術室では、停電が患者さまの生命に直結するため、通常の電源とは別に「非常電源（無停電電源）」の系統が設けられ、その施工には正確な回路の理解が欠かせません。また、医療機器を安全に使用するための「医用接地（アース）」、患者さまとスタッフをつなぐ「ナースコール設備」、病棟のベッドまわりに電源・照明・呼出をまとめる「メディカルコンソール」など、医療現場ならではの専門的な設備が数多く存在します。さらに、多くの病院は工事中も稼働を続けているため、感染・粉塵対策や停電範囲の調整など、現場運用への深い配慮も必要です。こうした医療施設特有の要件に対応するには、病院の電気工事に関する知識と経験を持つ専門業者による施工が不可欠といえます。 |
| 病院・医療施設で行う主な電気工事 |
|---|
| 照明器具の交換・LED化 ― 病室・廊下・処置室などの照明を省エネで明るいLED器具へ更新します |
| 医用コンセント・非常電源コンセントの設置 ― 一般電源と非常電源を分け、医療機器を安全に使える環境を整えます |
| ️ メディカルコンソール（医療設備ユニット）の設置・更新 ― コンセント・照明・ナースコールを一体化したユニットを施工します |
| ナースコール設備の配線・更新 ― 患者さまとスタッフをつなぐ呼出設備を確実に施工・動作確認します |
| ⚡ 医用接地（アース）工事 ― 漏電による事故を防ぎ、患者さま・スタッフの安全を守る重要な工事です |
